ディスクサンダー自作 その1

先日制作したスピンドルサンダーみたいなやつ。

参考:ベルトサンダーを自作したい その4 完成!ベルトじゃないサンダー! - ドリリウム

f:id:katamichinijikan:20171007093355j:plain

これも小物を削るには適していたんですが、面取りをしたりある程度大きく削ろうとした場合に木材がやすりの上ではねてしまって手に伝わる振動が不快でしたのでディスクサンダーをに改造することにします。

もちろんいつでも戻すこともできます。





 スピンドル?からディスクサンダーへ改造

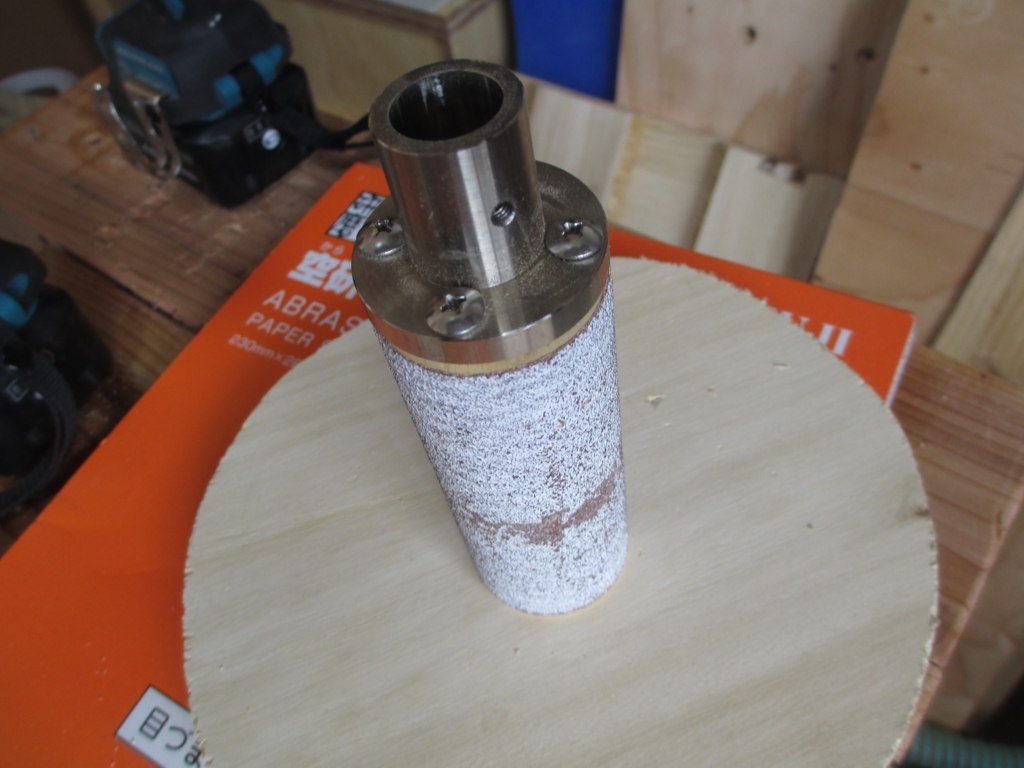

まずはこちらのシャフトホルダーから円柱を外します。

トラスネジで取り付けているだけです。

f:id:katamichinijikan:20171007093405j:plain

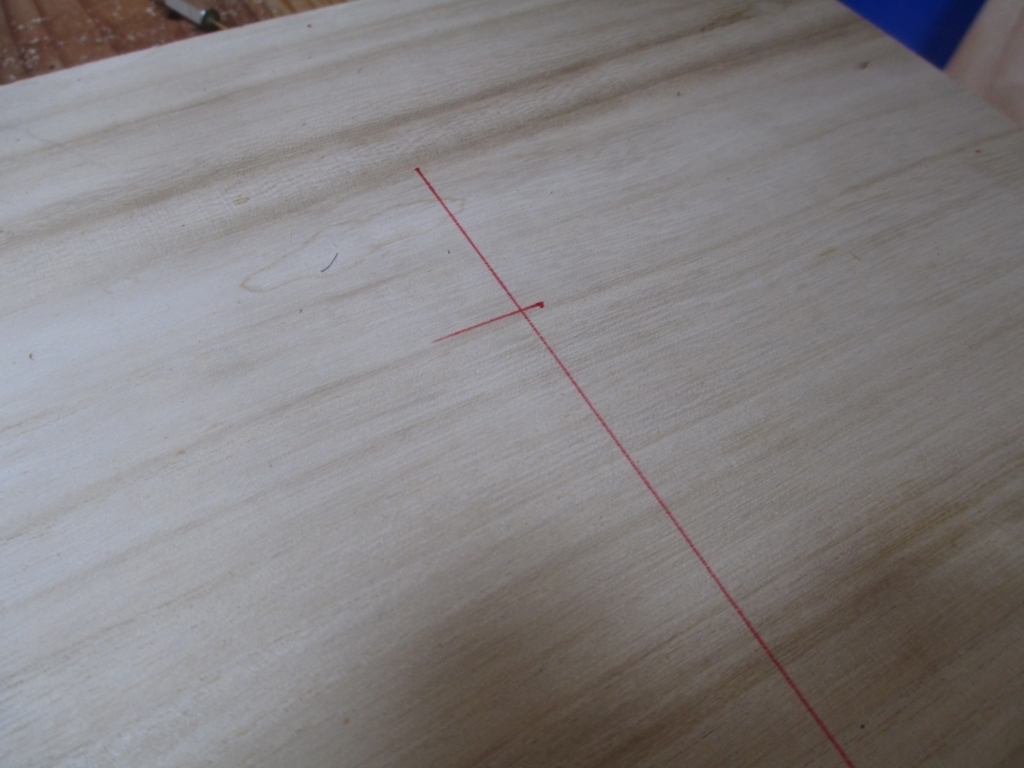

続いて手持ちのあまりの木材から250mm角くらいの桐の板を見つけましたのでこれの中心をだして。

f:id:katamichinijikan:20171007093423j:plain

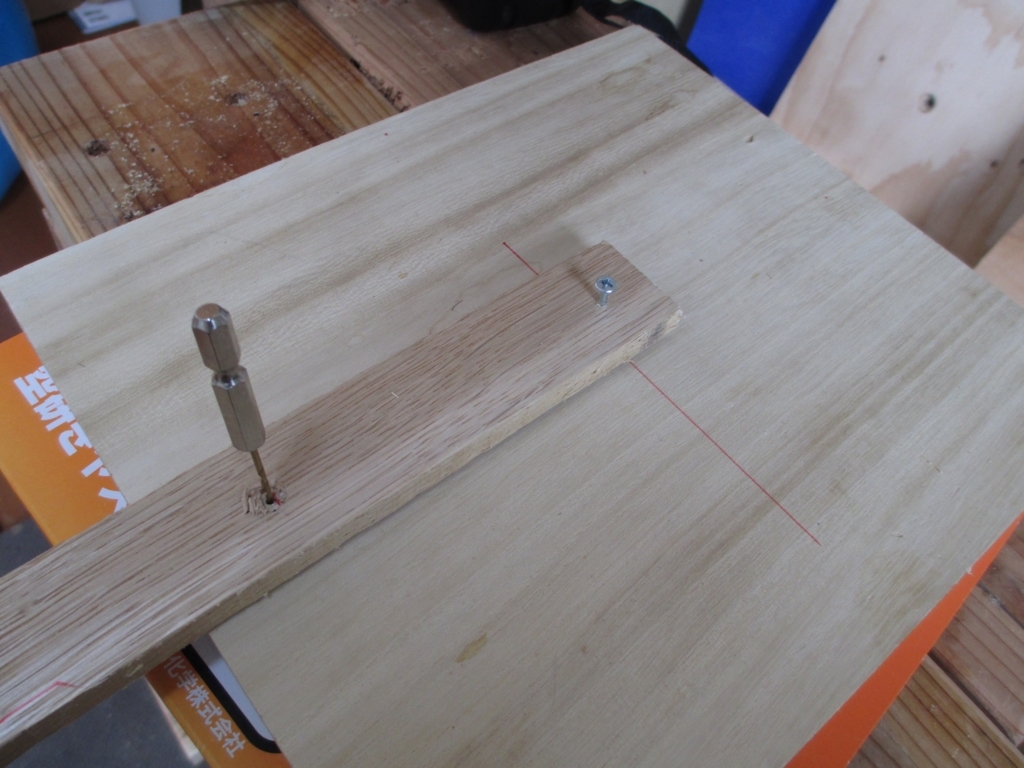

余った木をコンパス代わりに円を描きます。f:id:katamichinijikan:20171007093437j:plain

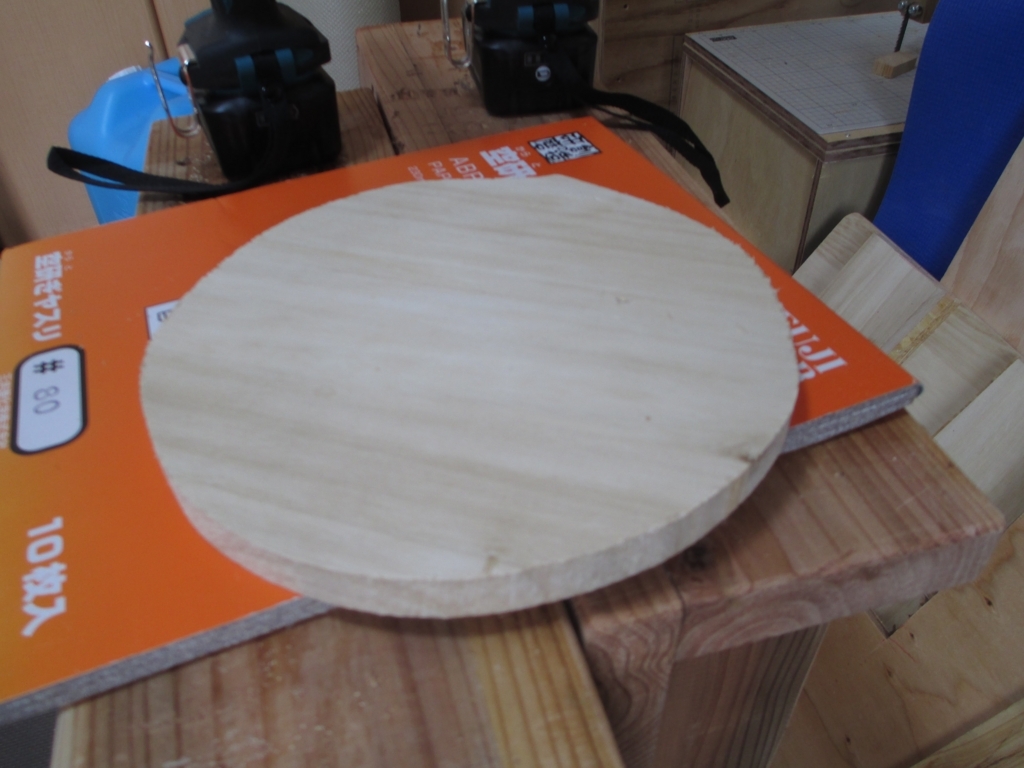

そして先日自作したジグソーテーブルで円形に切り出していきます。だいたい。

参考:ジグソーテーブルにブレードガイドを取り付け - ドリリウム

参考:静かなジグソーテーブルを作ろう② - ドリリウム

f:id:katamichinijikan:20171007093443j:plain

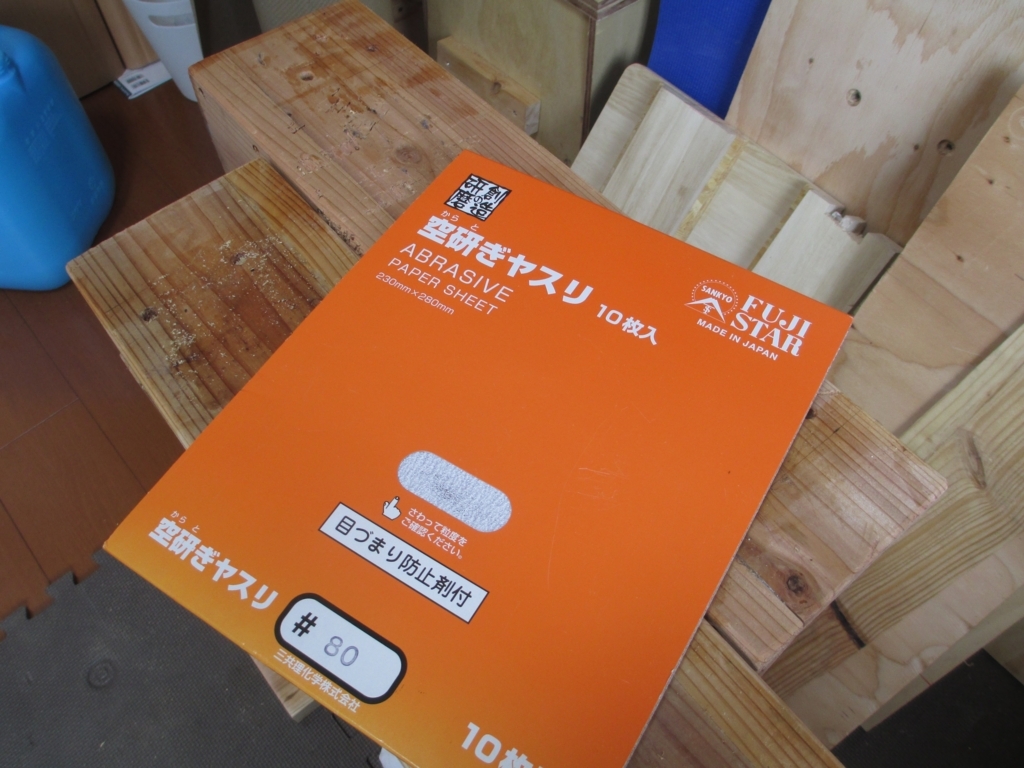

ちらりと見えましたが今回使うのはこちらの空研ぎやすり80番。f:id:katamichinijikan:20171007093419j:plain

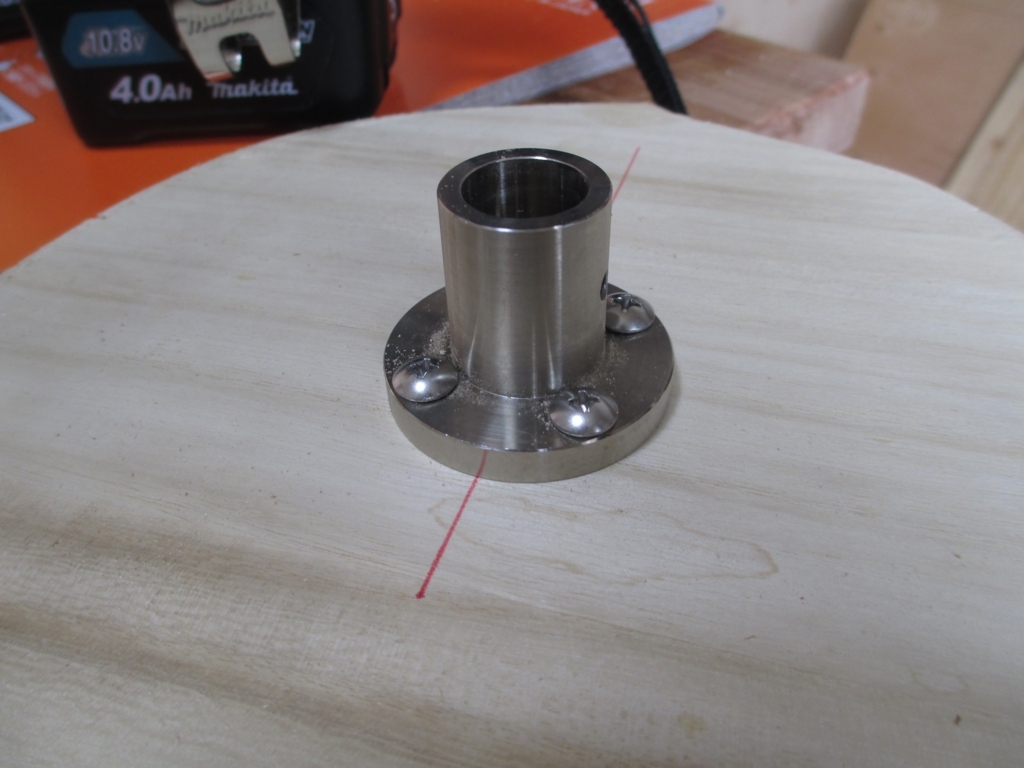

シャフトホルダーを先ほどの円盤に取り付けます。

f:id:katamichinijikan:20171007093515j:plain

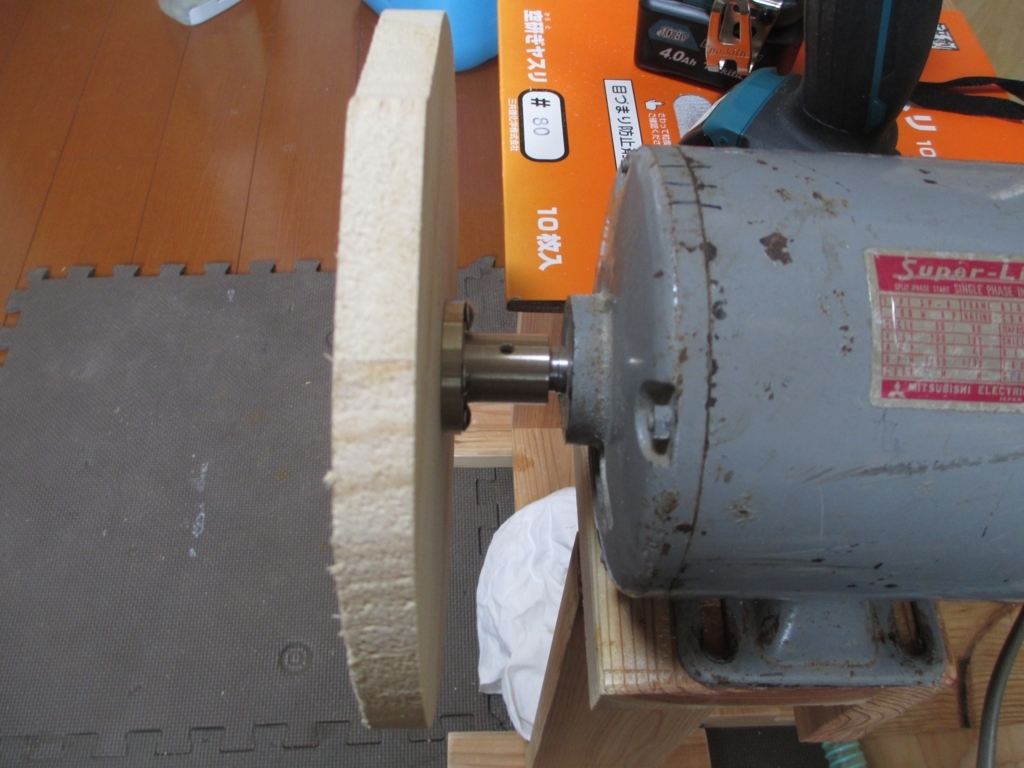

そしてモーターに叩き込んで。

f:id:katamichinijikan:20171007093523j:plain

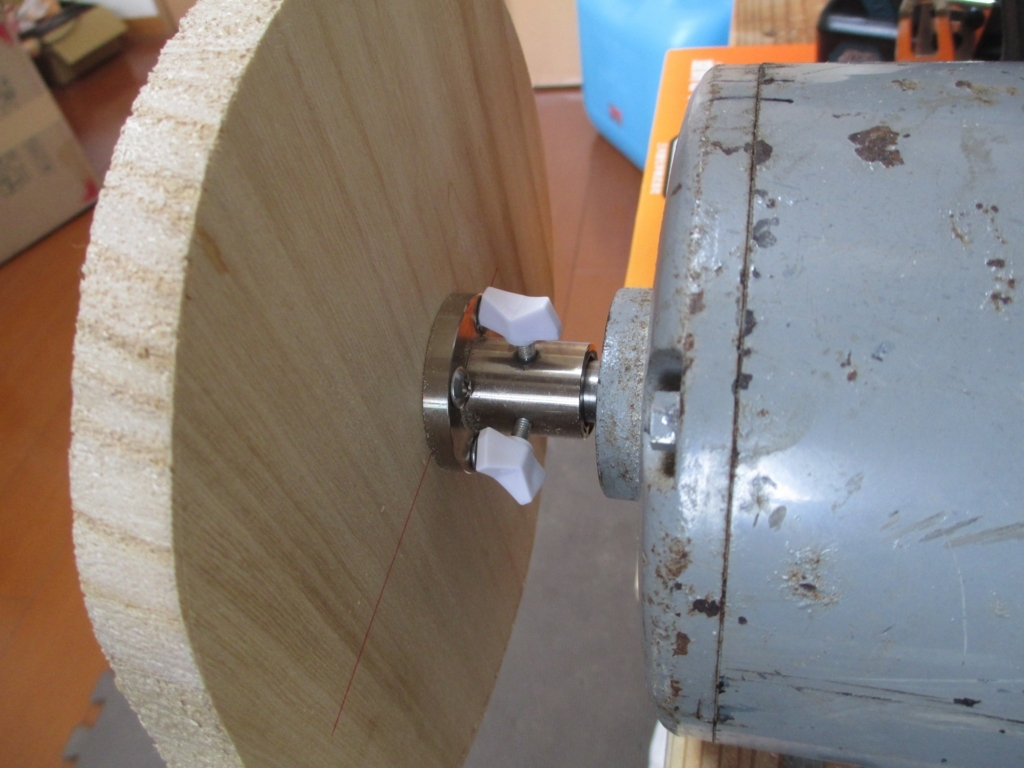

念のため更に固定。

f:id:katamichinijikan:20171007093534j:plain

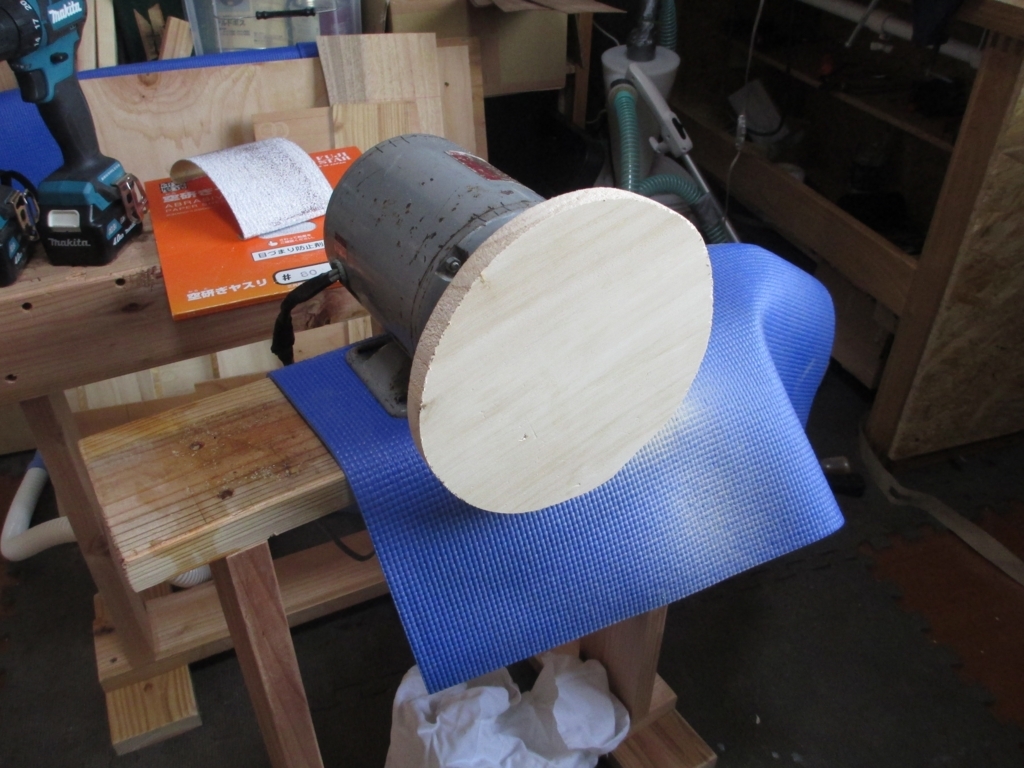

そのまま回して側面にやすりをあて、歪な円盤を少しきれいな円盤にしてやります。

f:id:katamichinijikan:20171007093541j:plain





とりあえず基本的な部分ができましたが、あとはテーブル部分をどう作るか。

余った木材でなんとかしたいところです。

続きます。
