【フォード・エクスプローラー】ヒューズボックスの場所とヒューズボックスの一覧

ドリリウムは移転しました。

約5秒後に自動的にリダイレクトします。

f:id:katamichinijikan:20171026172139j:plain

2008年式、3代目のフォード・エクスプローラーにドライブレコーダーを取り付けようと思い、ヒューズボックスの場所と一覧を探したのですが、ネットでは英語の情報しか見つかりませんでした。マニュアルに記載がありますが、記録のためにブログに残しておこうと思います。



ヒューズの形状は「ミニ平型ヒューズ」です。

室内側のヒューズボックス

場所は運転席足元になります。

f:id:katamichinijikan:20171026180104j:plain

具体的にはパーキングブレーキのペダルがあるあたりに頭を突っ込んで、上を向くとこんなカバーが見えるはずです。

f:id:katamichinijikan:20171026180108j:plain

カバーを引っ張って外すと、このようにヒューズボックスが確認できます。

f:id:katamichinijikan:20171026180113j:plain

ヒューズと機器の対応は以下の通りです。

f:id:katamichinijikan:20171026180928p:plain

  1. 20A サンルーフ、シートメモリー
  2. 5A スマートジャンクションブロック(SJB)
  3. 20A ラジオ
  4. 10A OBD2
  5. 5A サンルーフ、イルミネーション
  6. 20A ドアロック・アンロック、リアガラスハッチ開閉
  7. 15A 牽引用
  8. 15A エンジン始動
  9. 2A トランスミッション制御、燃料ポンプ制御
  10. 5A フロントワイパー
  11. 5A ラジオ始動
  12. 5A リアワイパー
  13. 15A ミラーヒーター、リアデフォガー
  14. 20A クラクション
  15. 10A バックランプ
  16. 10A 牽引用
  17. 10A コンピューター
  18. 10A シートヒーター、デフロック制御、ミラー
  19. 未使用
  20. 10A エアコン制御
  21. 未使用
  22. 15A ブレーキスイッチ、ウィンカー
  23. 15A イルミネーション
  24. 10A 盗難防止LED
  25. 15A 牽引用
  26. 15A ナンバーランプ
  27. 15A ブレーキランプ
  28. 10A エアコン制御

CB1 : パワーウィンドウ

エンジンルーム内のヒューズボックス

場所はボンネットを開けて、向かって右奥です。

f:id:katamichinijikan:20171026180931p:plain

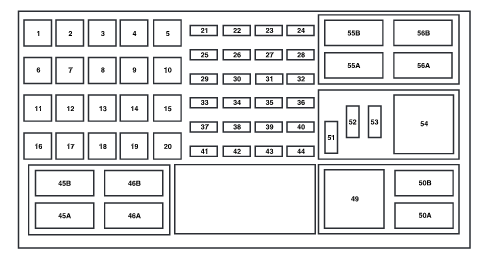

ヒューズと機器の対応は以下の通りです。

f:id:katamichinijikan:20171026180933p:plain



  1. 50A スマートジャンクションブロック(SJB)
  2. 50A スマートジャンクションブロック(SJB)
  3. 50A スマートジャンクションブロック(SJB)
  4. 30A 燃料ポンプ、インジェクター
  5. 30A 3列目シート
  6. 40A ABS
  7. 40A パワートレイン制御
  8. 40A ウィンドウヒーター
  9. 40A ウィンドウヒーター
  10. 30A パワーシート
  11. 30A スターターモーター
  12. 30A 3列目シート
  13. 30A 牽引用
  14. 30A シートメモリー(40A シートメモリー非搭載車)
  15. 40A リアデフォガー、ミラーヒーター
  16. 40A フロントブロアモーター
  17. 30A 牽引用
  18. 30A 補助ブロアモーター
  19. 30A ステップ
  20. 30A フロントワイパーモーター
  21. 20A リアシガーライターソケット
  22. 20A サブウーファー
  23. 20A 4WD
  24. 10A パワートレイン制御
  25. 20A フロントシガーライターソケット
  26. 20A 4WD
  27. 20A 6速トランスミッション制御(V8モデルのみ)
  28. 20A シートヒーター
  29. 15A ヘッドライト(右)
  30. 25A リアワイパー
  31. 15A フォグライト
  32. 5A ミラー開閉
  33. 30A ABS
  34. 15A ヘッドライト(左)
  35. 10A エアコン
  36. 20A コンソール内シガーライターソケット
  37. 30A パワーウィンドウ
  38. 15A 5速トランスミッション制御(V6モデルのみ)
  39. 15A パワートレイン制御電源
  40. 15A ファンクラッチ、PCVバルブ制御
  41. 15A オーディオ
  42. 15A エンジン制御
  43. 15A エンジン点火系
  44. 15A インジェクター
